Dans une démarche de mise en place de domotique dans mon domicile, j’ai été confronté à plusieurs problématiques. Je vais essayer au fil de plusieurs billets de synthétiser mon expérience.
Mon cahier des charges :
- Disposer d’une interface sur tablette et smartphone
- Afficher le feed video de ma Vstarcam C7837WIP (voire la piloter)
- Piloter des équipements branchés sur des prises électriques
- Piloter mes plafonniers (salon, cuisine et véranda) qui sont câblés avec des interrupteurs « va-et-vient » sans arrivée de neutre (juste la phase)
- Piloter mon installation TV qui se compose d’une TV SAMSUNG et d’une Android TV Xiaomi Mi Box 3S
- Piloter mes volets roulants Bubendorff
- Piloter mon chauffage équipé avec le thermostat et des vannes Netatmo
- Pouvoir piloter le tout à la voix via une Google Home
J’ai choisi d’utiliser comme concentrateur domotique un Raspberry Pi 3 sous Home Assistant : c’est une solution Open Source et cela va fédérer tous les objets et capteurs intelligents quelle que soit les marques.
Le choix du matériel
Les prises connectées
Après une petite étude de marché, mon choix s’est arrêté sur deux modèles de prises wifi de la marque Broadlink : la MP1 et la MP2. Jolies, performantes et plutôt complètes, elle n’ont comme seul défaut de ne pas avoir de prise terre.
Broadlink MP1
Cette multiprise permet de commander séparément 4 prises sans terre, quel que soit leur format.
Elle fonctionne en wifi et une fois paramétrée avec l’application de la marque disponible sur Android et iOS, elle est pilotable par Home Assistant.
switch: - platform: broadlink host: IP_ADDRESS mac: 'MAC_ADDRESS' type: mp1 friendly_name: 'Nom de la multiprise MP1' slots: # nom de chacune des 4 prises (optionnel) # si ce n'est pas précisé, les noms des prises sera friendly_name + 'slot {slot_index}', ex : 'Multiprise MP1 slot 1' slot_1: 'Equipement 1' slot_2: 'Equipement 2' slot_3: 'Equipement 3' slot_4: 'Equipement 4'
Prise Broadlink MP2
Cette multiprise permet de commander simultanément 3 prises sans terre quel que soit leur format. Les 3 ports USB, eux, délivrent 5V et se partagent 3.1A, ils sont actifs en permanence.
Elle fonctionne en wifi et une fois paramétrée avec l’application de la marque disponible sur Android et iOS, elle est pilotable par Home Assistant si on la définit comme une prise commandée Broadlink SP2.
switch: - platform: broadlink host: IP_ADDRESS mac: 'MAC_ADDRESS' type: sp2 friendly_name: 'Nom de la multiprise MP2'
La commande des interrupteurs
Mes interrupteurs sont câblés de manière classique, c’est à dire qu’ils ne permettent pas d’accès au neutre, ce dernier arrive directement du tableau électrique aux lampes.

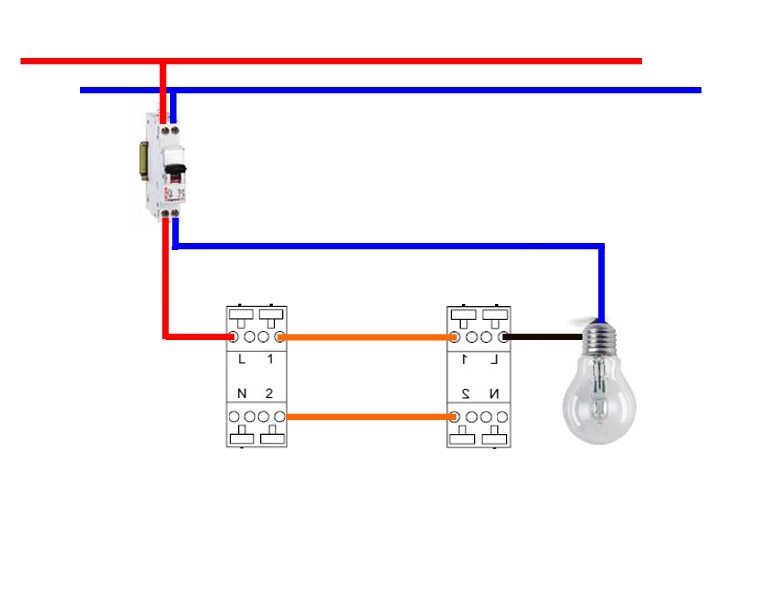

Pour référence, voici les schémas de câblage d’un interrupteur et d’un va-et-vient.

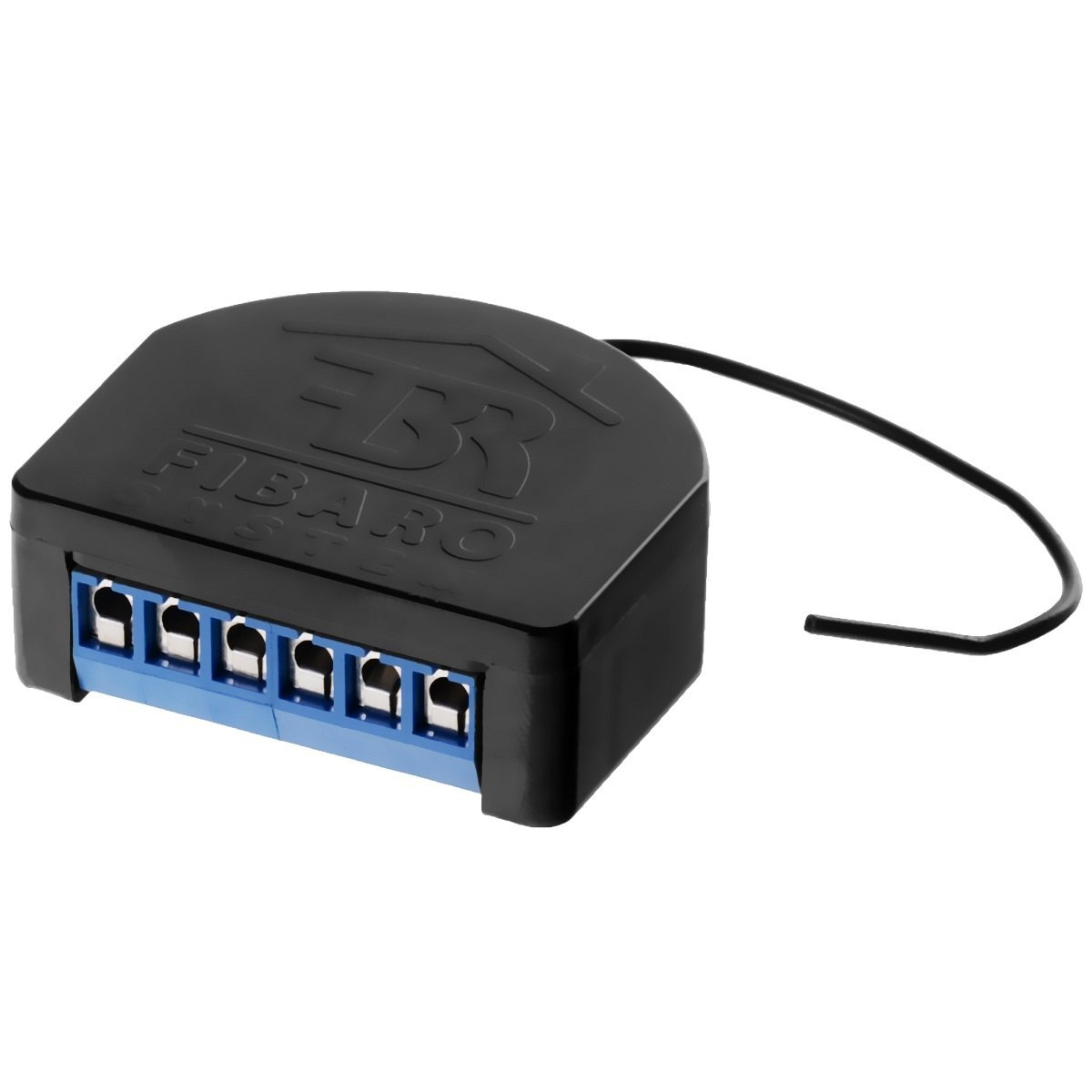

En cherchant un produit disponible en France et homologué CE, pour éviter toute prise de risque sur des équipements actifs aux origines douteuses, j’ai choisi de m’équiper avec le variateur ZWave Fibaro FGD-212.

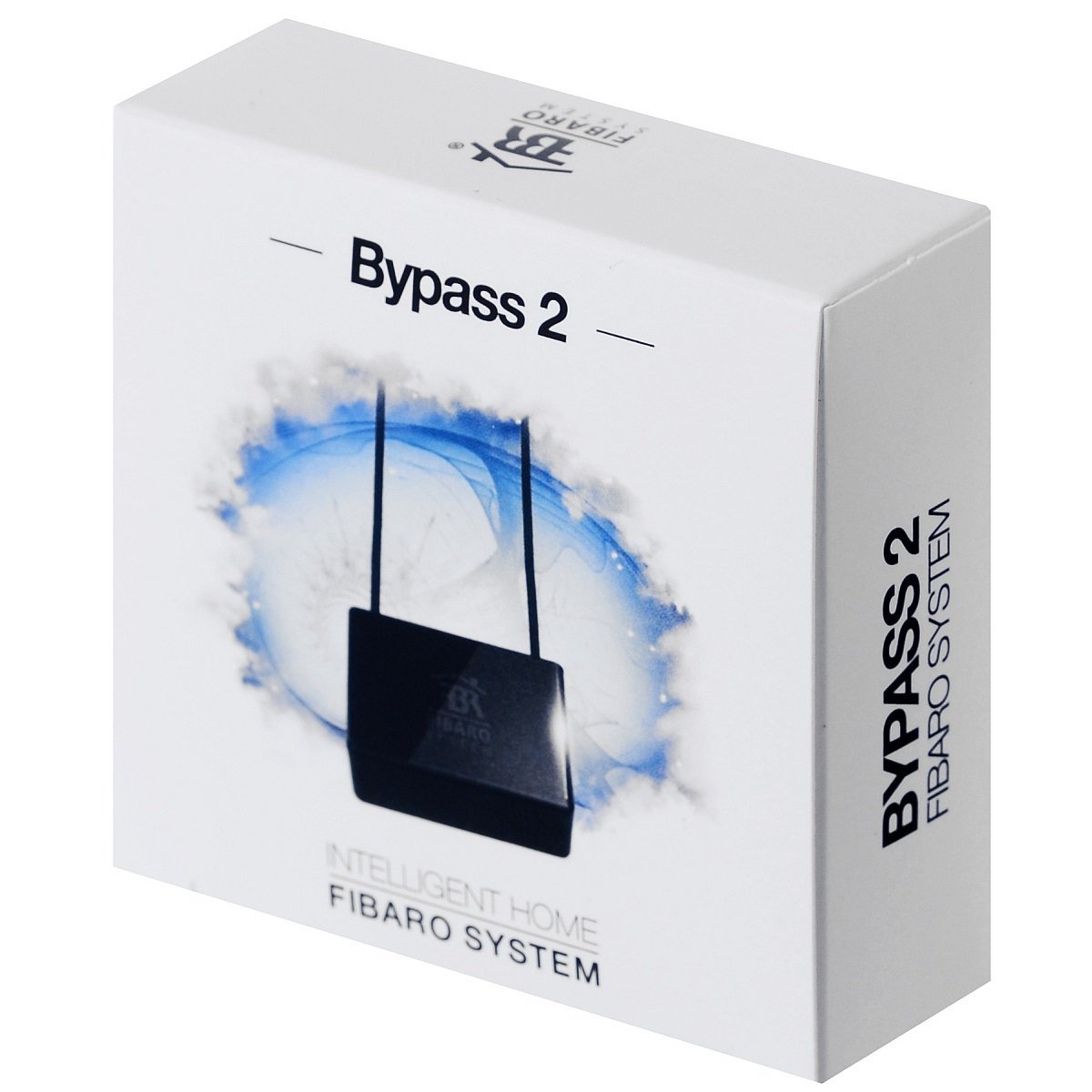

Pour qu’il fonctionne avec des lampes LED, il faut y ajouter un bypass si la charge qu’il va piloter fait moins de 25W, le Fibaro Bypass 2 (FGB-002).
Comme il s’agit d’un équipement Z-Wave, il sera nativement supporté par Home Assistant.
La variateur pour remplacer le télérupteur
J’ai décidé de remplacer remplacer directement mon télérupteur par un variateur Qubino Z-Wave rail DIN intégrable dans le tableau électrique. C’est un remplacement 1 pour 1, c’est donc super simple.
Là encore, il s’agit d’un équipement Z-Wave, il sera nativement supporté par Home Assistant.
L’émetteur infrarouge
Ayant découvert la marque Broadlink et leurs produits de qualité, j’ai découvert qu’ils proposaient aussi à coût modique un émetteur infrarouge wifi supporté par Home Assistant.

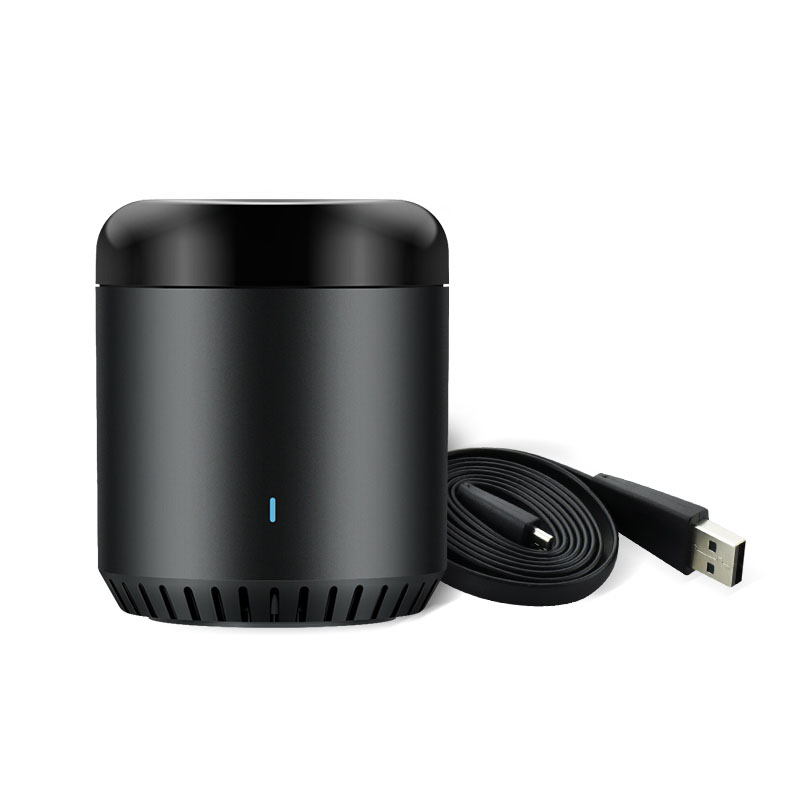

Il s’agit du Broadlink RM3 Mini qui pour une dizaine d’euro permet de piloter tous vos appareils disposant d’une télécommande infrarouge.
Le dongle USB Z-Wave
Enfin, pour ajouter à Home Assistant sur Raspberry Pi la capacité de piloter des périphériques Z-Wave et Z-Wave Plus, j’ai choisi le Z-Wave.me UZB.
