Qui n’a jamais senti monter son adrénaline lorsqu’il branche pour la première fois un montage électronique un peu bidouillé ? Ou encore, ne serait-il pas intéressant de tester son circuit watercooling (en alimentant la pompe 12V ou encore un relais) avant une première mise en marche du système ? Ceci permettrait, dans ces 2 cas, d’éviter de détériorer du matériel assez coûteux dû à d’éventuels problèmes (composant défectueux, possibilités de fuites ou autre…).

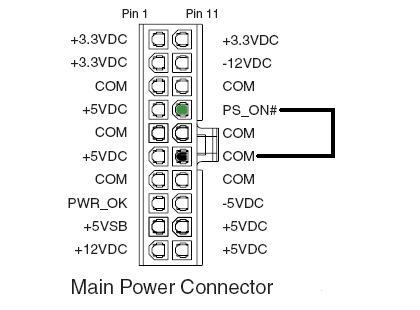

Avouez donc que démarrer son alimentation sans la connecter à la carte mère vous rendrait de grands services. Et bien, c’est très simple à réaliser ! Il suffit de relier la pin 14 (appelé PS_ON#) a la pin 16 (appelé COM c'est-à-dire là masse). De manière plus élémentaire, c’est le fil vert au fil noir.

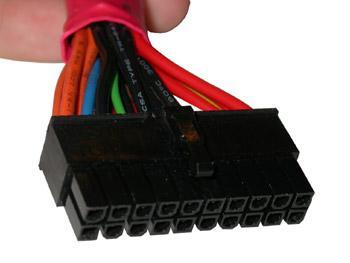

Voici le connecteur ATX principal que l’on doit, en tant normal, brancher sur la carte mère.
Afin de relier ces 2 pins, vous pouvez utiliser un câble électrique classique avec un interrupteur afin de commander la marche-arrêt de l'alimentation. Cependant, si vous n’avez pas cela, il vous faudra vous débrouiller avec les moyens du bord ! Un trombone fera donc parfaitement l’affaire .

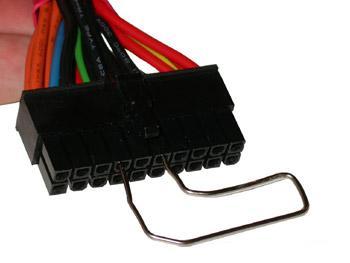

Voici le résultat avec le câble réalisé grâce a un trombone.
/!\\
Attention, avant de démarrer votre alimentation, je vous conseille fortement d'y placer une charge minimale sous peine de détériorer votre alimentation /!\\
.

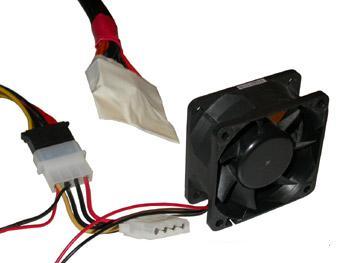

Cette charge minimale peut très bien être celle d'un ventilateur ou bien d'une pompe si vous testez l'étanchéité de votre circuit watercooling. Il est envisageable qu'il n'y ai pas la nécessitée d'avoir cette charge minimale. Pour cela, il faudra que vous lisiez la notice le plus scrupuleusement possible. Cependant, je vous le recommande fortement.

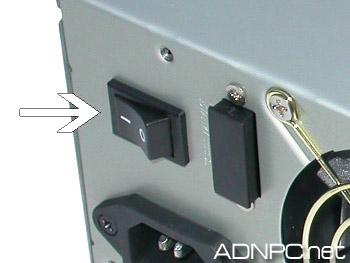

Vous pouvez ensuite allumer votre alimentation à partir du bouton situé à l'arrière ou sur celui qui servira de liaison entre les 2 pins.

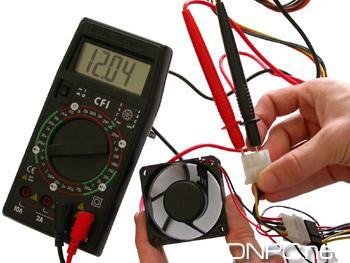

Et voila, elle démarre ! Comme vous pouvez le voir, cela fonctionne très bien. A l'aide d'un multimètre, on remarque que le +12V est très stable.
Vous connaissez ainsi la petite astuce (celle de démarrer son alimentation ATX sans carte mère) qui va vous soulager lors du premier branchement de l'un de vos montages ou bien de votre circuit watercooling.
